定时器/计数器

• 定时器/计数器 和单片机的CPU是相互独立的。定时器/计数器工作的过程是自动完成的，不需要CPU的参与。

工作原理

• 定时器/计数器 实质上是一个 加1计数器。它随着计数器的输入脉冲进行加1，当计数器发生溢出时，则向CPU发出中断请求，如果是定时模式，则表示定时时间已到，计数模式，则表示所计数值已满。

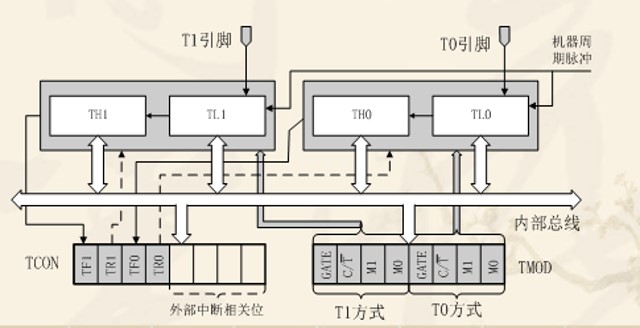

结构

它由高8位和低8位两个寄存器THx和TLx 组成。

TMOD是定时器/计数器的工作方式寄存器，即控制它的工作方式。

TCON是控制T0/T1的启动和停止及设置溢出标志。

控制

• 两个特殊功能寄存器

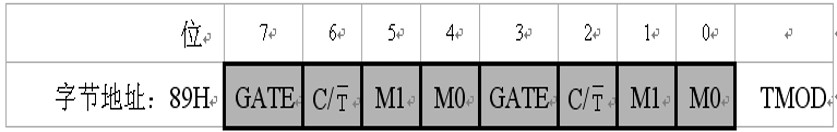

1、工作方式寄存器TMOD

注：TOMD不可位寻址

• ①GATE ：门控位，GATE=0 时，只需要TR0/TR1 为1，就可使定时器/计数器工作；GATE=1 时，不仅要满足TR0/TR1 为 1 ，同时还需外部中断引脚 INT0/1 也为高电平，才能启动定时器/计数器工作。
• ②C/T ：定时/计数模式选择位。C/T＝0 为定时模式；C/T＝1 为计数模式。
• ③M0M1 :工作方式设置位。

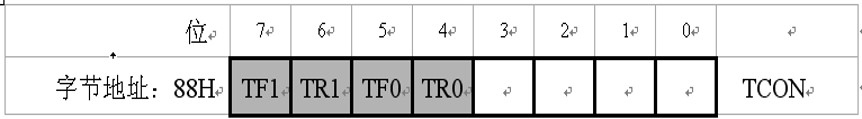

2、控制寄存器TCON

• 这些位在上次的中断系统中有写

工作方式

1、方式0

• 由TL0的低5位（高3位未用）和TH0的8位组成。TL0的低5位溢出时向TH0进位，TH0溢出时，置位TCON中的TF0标志，向CPU发出中断请求。

• 这个模式51单片机一般很少用

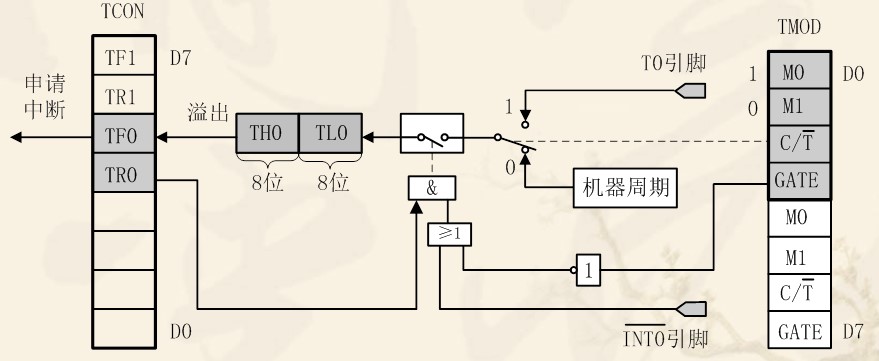

2、方式1

由TL0作为低8位，TH0作为高8位，组成了16位加1计数器

计数范围是0~65535 ，溢出后，只要不重新赋值，则从0开始计数

3、方式2

• 只有TLx做加1计数，计数范围是0~255 ，THx的值并不发生变化，而是保持原值，TLx溢出后，TFx就直接置1了，并且THx原先的值直接赋给TLx，然后TLx从新赋值的这个数字开始计数。(该功能可以用来产生串口的通信波特率，即适合做脉冲信号发生器)

4、方式3

• 只适用于定时器/计数器T0，定时器T1处于方式3相当于TR1=0 ,停止计数

使用

• 设置特殊功能寄存器TMOD，配置好工作模式
• 设置计数寄存器THx和TLx的初值（初值之类的直接用软件计算吧）
• 设置TCON，通过TRx置1来让定时器开始计数,还有中断开关EA 、ETx
• 判断TCON寄存器的TFx位，监测定时器溢出情况。

定时器0程序

#include "reg52.h"

typedef unsigned int u16;

sbit led=P2^0;	 //定义P20口是led

void Timer0Init()
{
	TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。(不影响其它位)TMOD=TMOD|0X01
	TH0=0XFC;	//给定时器赋初值，定时1ms
	TL0=0X18;
	ET0=1;//打开定时器0中断允许
	EA=1;//打开总中断
	TR0=1;//打开定时器
}

void main()
{
	Timer0Init();  //定时器0初始化
	while(1);
}

void Timer0() interrupt 1   //定时器0中断程序
{
	static u16 i;//设置一个静态全局变量
	TH0=0XFC;	//给定时器赋初值，定时1ms
	TL0=0X18;
	i++;
	if(i==1000)
	{
		i=0;
		led=~led;
	}
}

• 在51单片机中，应用较多的是方式1和方式2，而要注意到是方式1在使用时，一定要记得重装初值 ，我刚开始时就是忘记重装初值，程序的效果老是不对

完成~
